Systémy opláštění z pohledu výrobce mechanického kotvení
1. Požadavky na opláštění stavby
včetně požadavků na upevňovací prvky, které jsou z hlediska nosné funkce rozděleny na
primární a na sekundární.
1.1 Statická únosnost
– Stanovení zatížení podle platných norem (v souladu s ČSN-EN-1991-1)
– Posouzení únosnosti opláštění (např. pro monolitické a prefabrikované beton.
konstrukce
ČSN EN 13 670, pro samonosné sendvičové panely ČSN EN 14 509)
– Návrh a posouzení vhodných upevňovacích prvků pro primární spoje (např. ETA
10/0198)
1.2 Tepelná technika
– Požadavky vyhlášky č.78/2013 Sb. na tepelnou obálku budov
– Součinitelé prostupu tepla (ČSN 73 0540-2)

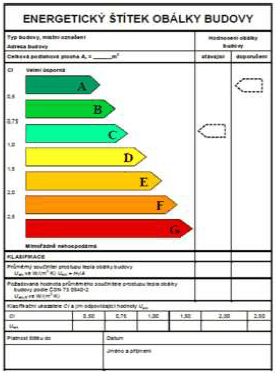

– Průměrný součinitel prostupu tepla podle vyhlášky 78/2013 (Energetická náročnost
budov)
Výsledná energetická bilance opláštění objektu
1.3 Požární bezpečnost
– Požární odolnost nenosné konstrukce
– nezajišťující stabilitu objektu (ČSN 73 0810)
– Třída reakce na oheň (např. dle ČSN EN 13501-1)
– Podmínky rozšířené aplikace požární odolnosti (např. pro maximální povolený rozpon
sendvičových panelů a jejich vertikální či horizontální kladení dle ČSN EN 15254-5)

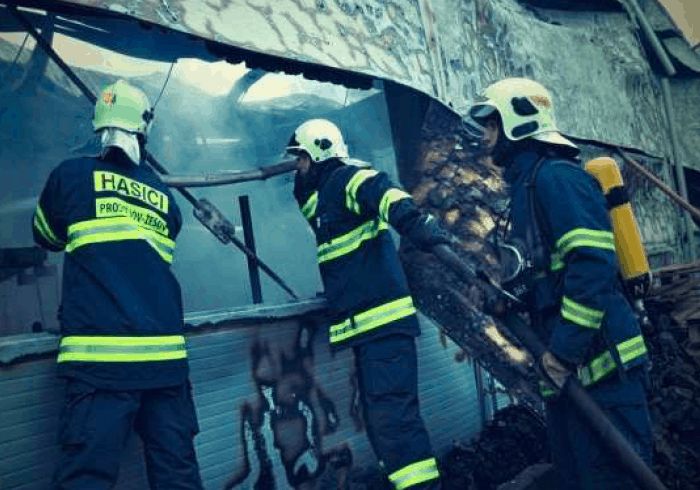

Sendvičové panely se při nesimulovaném požáru otevřely v podélných spojích
1.4 Stupeň korozní agresivity prostředí stavby
– Posouzení stupně korozní agresivity prostředí stavby (v souladu s ČSN EN ISO 9223)

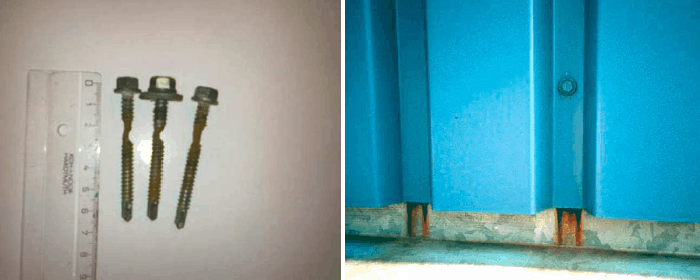

Nevhodně zvolený materiál a degradace šroubů primárního upevnění v agresivním
prostředí
1.5 Estetika
– Vzhled fasády, barevný odstín, typ profilace plechů atd…
– Typ kotvení opláštění (skryté, přiznané anebo zvýrazněné upevnění

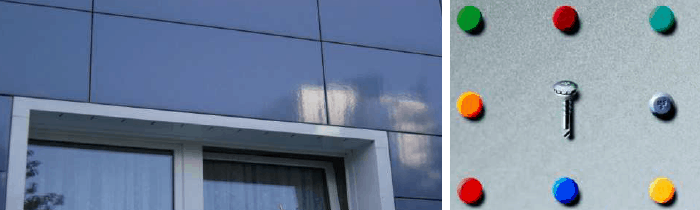

Skryté upevnění HPL panelů Zvýrazněné upevnění
1.6 Akustika
– Ochrana proti hluku a zvukově izolační vlastnosti obvodového pláště podle ČSN 73
0532
– Hodnoty platí pro celý obvodový plášť, to je pro plnou část fasády včetně oken nebo
dveří

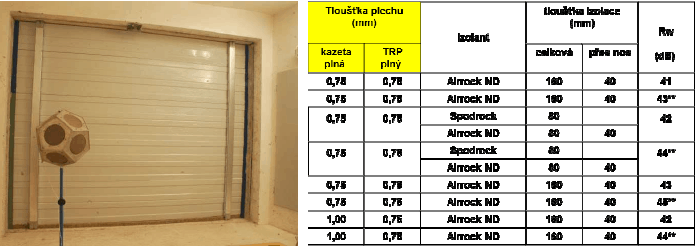

Akustická zkouška opláštění Rockprofil Výsledky akustické zkoušky Rockprofil
1.7 Neprůvzdušnost
– Posouzení průvzdušnosti obálky budovy podle ČSN 73 0540-2. V případě zvýšených
požadavků na neprůvzdušnost se doporučuje provést měření podle ČSN EN 13829
(Blower door test)
2. Nosná konstrukce pro upevnění opláštění
V závislosti na velikosti a účelu stavby je nosnou konstrukcí opláštění buď masívní
stěna ze silikátových, ocelových či dřevěných stavebních materiálů anebo železobetonový,
ocelový, dřevěný anebo hybridní skelet. Podle druhu materiálu nosné konstrukce a typu
opláštění je navržen vhodný způsob mechanického kotvení.
3. Systémy, materiály a výrobky pro opláštění
může být řešeno buď jako systémová fasáda typu ETICS (External Thermal Insulation
Composite System) anebo jako LOP (Lehký Obvodový Plášť), dále jsou to sendvičové
panely, skládané kazetové systémy, provětrávané fasády, fasádní elementy a nejnověji
vegetační fasády.
3.1. Vnější tepelně izolační kompozitní systém (ETICS)
hmotou přilepeny a mechanicky kotveny plastovými talířovými hmoždinkami do nosné stěny
budovy. Finální vrstvou tohoto opláštění je omítka zajištěná síťovinou proti vzniku prasklin.
3.2. Lehký obvodový plášť (LOP)
použitého materiálu rozlišujeme hliníkové systémy, ocelové systémy, plastové systémy,
dřevěné lepené profily a v neposlední řadě stavební sklo. Výrobci LOP používají své vlastní
systémové upevňovací prvky, které tvoří nedílnou součást celého systému opláštění. U
hliníkových systémů hrozí riziko vzniku elektrochemické koroze a zde je nutné zásadně
používat upevňovací prvky vyrobené z austenitické nerezové oceli.
3.3. Fasádní sendvičové panely
ocelovými paždíky, anebo celoocelový skelet. Výjimečně je nosnou konstrukcí materiál na
bázi dřeva.
Sendvičové panely jsou na fasádě kladeny horizontálně nebo vertikálně a do nosné
konstrukce jsou upevněny ve skrytém anebo v přiznaném spoji. Šrouby primárního upevnění
panelů musí splňovat předepsané technické požadavky systémového výrobce či dodavatele.

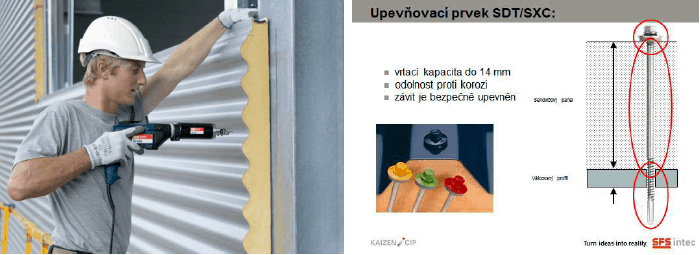

Montáž šroubovákem s hloubkovým dorazem Charakteristiky samovrtných šroubů
3.4. Skládané kazetové systémy
překrývající zámky kazet. Systémy mají eliminované tepelné mosty a jsou certifikovány jako
plnohodnotné obvodové pláště. Jedná se o bezpaždíkové řešení, na rozteč nosných sloupů
až 7,5 metru, jehož nemalou výhodou je hladký vnitřní líc pláště. Mezi nejpoužívanější
kazetové systémy s eliminovanými tepelnými mosty v České republice patří Systém
Rockprofil a Systém KI-KP Duotherm. Primární upevnění vnějšího pláště zajišťují speciální
samovrtné šrouby s garantovaným odstupem. Šrouby jsou vybaveny druhým závitem pod
hlavou a upevnění vnějšího plechu je tím spolehlivé a bezpečné.

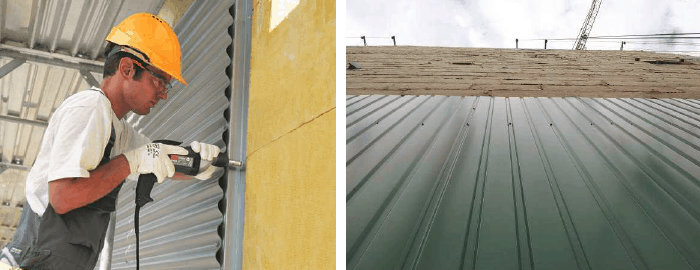

Horizontální a vertikální montáž vnější pláště za pomoci odstupových šroubů řady SDRT
3.5. Provětrávané fasády
jednovrstvé či vícevrstvé. Zpravidla je na nosné zdivo ukotven nosný rošt provětrávané
fasády, který je buď ze dřeva anebo ze systémových profilů na bázi hliníku či ocelového
pozinkovaného plechu. Typ upevnění spodní konstrukce závisí na materiálu nosné
konstrukce stěny a jeho únosnosti. Bezproblémovým materiálem z hlediska kotvení je beton,
ocel anebo dřevo. Horší je to už s vylehčenými keramickými a vápenopískovými tvárnicemi.
Zde se doporučuje před návrhem bezpečného a spolehlivého upevnění nosného roštu
provádět ověřující výtažné zkoušky. Vrtání do křehké keramické tvárnice je bez příklepu a
nemělo by se vrtat blíže jak 6 cm od okraje zdiva. V této části konstrukce hrozí i dodatečné
vylomení tvárnice a ztráta únosnosti upevnění. Pro kotvení do voštinových keramických
tvárnic se používají speciální hmoždinky v kombinaci s vhodným šroubem.

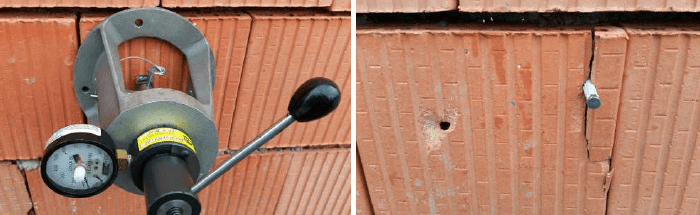

Výtažná zkouška z keramického zdiva Poškození tvárnice po provedení zkoušky
Upevnění fasádních desek provětrávané fasády do nosného roštu může být skryté, přiznané
anebo zvýrazněné. Přiznané kotvení se provádí zpravidla speciálními nerezovými fasádními
nýty anebo nerezovými šrouby. Často se viditelný povrch upevňovacích prvků lakuje v barvě
povrchu fasády. Zvýrazněnými prvky jsou fasádní šrouby se speciálním tvarem hlavy.

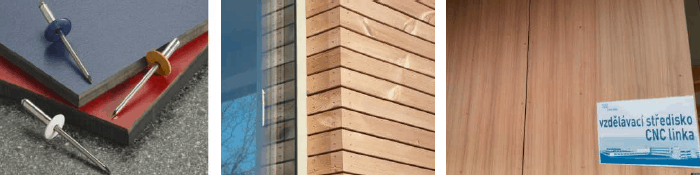

Fasádní lakované nýty řady AP a příklady přiznaného upevnění provětrávaných fasád
3.6. Fasádní elementy
skeletových novostaveb, ale zejména při složitějších sanacích původního opláštění budov.
Samonosné elementy jsou ve výrobním závodě smontovány přesně na míru podle
prováděcího projektu, jsou kompletně osazeny výplněmi otvorů včetně zabudovaných
rozvodů VZT. Na stavbě se už jen zajistí pevné ukotvení fasádních elementů do nosného
skeletu, což značně zrychluje a zjednodušuje montážní proces.
3.7. Vegetační fasády
nosnou obálkou budovy včetně vhodného zateplení. Následuje větraná vzduchová mezera a
fasádní rošt, do kterého se vsazují předpěstované travnaté fasádní dílce. Vegetační fasáda
vyžaduje sofistikované řešení závlahy. Tyto stavby, jejich střechy i fasády a také provoz,
vycházejí z konceptu tzv. Přírodní tepelné stabilizace“.
4. Důležité maličkosti
Na kvalitě a technických vlastnostech těchto „maličkých“ upevňovacích součástí stojí a padá
životnost i bezpečnost celého díla. Nepodceňujme to!
Literatura a obrazové podklady
[1] P. Matoušek: Seminář Opláštění průmyslových hal a komerčních staveb 2014
[2] Kolektiv autorů ČKLOP: Souhrn odborných znalostí a pravidel pro realizaci LOP 2013
[3] P. Rydlo: Návaznost požár. zkoušky na požadavky ČSN, Stavebnictví a interiér 11/15
[4] V přednášce jsou s laskavým souhlasem použity fotografie firem Rockwool, Trespa,
Kovové profily, Molo architekti a SFS intec.
